Blenderでブログの女の子を5.5頭身で作る #29 ワンピースのフリルスカートを作る


前回の記事で、チェック柄のプリーツスカートを作りました。

今回は「ワンピースのフリルスカート」を作ります。上着はワイシャツを流用しますが、フリルスカートは新しく作ることにしました。スカルプトモードも使いますよ。



(1) スカートの下準備

まずは、ワンピースのスカートの下準備です。


マテリアルの色を変える

マテリアルの色を変更しておきます。
青色プリーツスカートのマテリアルのうち、一番濃い青色をそのまま使いました。

良い色ですね。


スカートの余分な箇所を削除する

プリーツスカートの「腰回り以外をすべて」を削除します。

この部分だけが残りました。

下部分がまっすぐになるように、「S→Z→0」で高さを揃えておきます。



(2) フリルスカートを作る

スカートの下準備ができましたので、ここからフリルスカートを作っていきます。


スカートを伸ばす

下部分の頂点をすべて選択して、まっすぐ下に押し出します。

Sキーを使って、横方向に広げます。

横からの視点に変更し、Sキーで前後方向を調整します。
体とスカートの間隔が狭すぎると動かした時に突き抜けやすくなるので、少し余裕がある方が安心です。


更に伸ばしていく

あとは同じ作業を繰り返して、好きな長さになるまで伸ばしていきます。

だいたいこれくらいでしょうか。

スカートの長さはあとからでも調整できるので、なんとなくで良いかと。


スカートの縁に線を描く

青一色では寂しいですので、白い線をスカートの縁に描きます。

プリーツスカートの時と同じく、メッシュの面に白いマテリアルを割り当ててます。


腰回りを調整する

スカートとワンピース上の間の隙間を無くしていきます。

ワイヤーフレーム+透過モード」が見やすいかも知れませんね。

腰回りは「Magica Cloth」を設定する時に「固定(スカートを動かさない)」にしますので、ギリギリでも大丈夫。


スカートの上部分も線を描く

スカートの上部分、ベルト?の辺りにも線を描いておきましょう。

こんな感じになりました。


(3) ワンピース上を作る

次は、ワンピースの上部分を作っていきます。


襟を白く塗る

襟部分に白色のマテリアルを割り当てます。


袖に線を描く

スカートと同じく、袖にも白い線を描いておきます。

線は1本より2本の方が映える気がします。


小さいリボンを作る

もともとあったリボンを小さく修正します。

新しくリボンを作っても良いですが、面倒なので小さくするだけにしました。

襟のリボンができました。


腰にリボンを付ける

ワイシャツのリボンを大きくして、腰に付けます。

これくらいの大きさが良さそうです。



(4) スカルプトでスカートにフリルを付ける

いまのスカートはまっすぐですので、「Sculpting」モードでフリル部分を作っていきます。はじめて使ってみましたが、UnityのTerrainみたいに盛り上げたり凹ませたりできるので面白いですね。


「ドローシャープ」で凹ます

修正前のスカートです。

スカルプトモードのブラシを「ドローシャープ」に設定し、フリルの凹み部分を作ります。

全体的にバランスを見ながら、凹ませていきましょう。

角度を変えて見ると、フリルの凹み具合が良く分かります。


フリルができた!

通常の「Modeling」モードに切り替えてみると、凹ませた位置に頂点が移動してるのが分かります。
これを一つ一つやってると大変時間がかかるところでした。。。

上からも確認しておきます。
フリルっぽいですね。

プロポーショナル編集でも同じようなことはできそうですが、修正する範囲が広い場合はスカルプトモードが便利ですね。


(5) テクスチャ作成とウェイト調整

ワンピースのモデリングが完成しました!

あとは、テクスチャとウェイト調整ですね。


UV展開してAOでベイクする

ワンピース上をUV展開します。

あまり影は付きませんでしたが、せっかくなのでテクスチャに反映しておきましょう。

スカートもUV展開して、

ベイクします。

良い感じに影が付きました。


ボタンを描く

クリスタで、ワンピース上のボタンを描きます。

ボタンもモデリングしたいところですが、「ボタンが地面に埋まる問題」が解決してませんので、テクスチャ画像で対応します。


襟を丸くする

全体を確認したとき、ワンピース上のリボン周りの落ち着きが悪い気がしましたので、襟部分を丸くしてみました。

スキマが無くなったので、バランス取れた気がします。


ウェイトを調整する

ポーズモードで動作を確認しつつ、ウェイトを調整します。

顔を動かすと襟やリボンまで動くパターン」が多いですね。
余分な頂点ウェイトは削除しておきましょう。

一番気になってた肩の動きもなんとか大丈夫そう。


ワンピースができた!

これでワンピースの上下が完成しました!
やはりベースがあると、作るのが楽ですね。


(6) Unityにインポートして動かす

FBXファイルにエクスポートして、Unityにインポートして動かしてみます。


Magica Clothがバージョンアップしてた

アセットストアを見てみると、Magica Clothがバージョンアップしてました。

結構頻繁に不具合改修や機能追加して頂けるので、大変ありがたいですよ。


シェーダーを設定する

シェーダーは「VRM/MToon」を使います。

白と青の色合いがキレイです。


Magica Clothを設定する

Magica Virtual Deformer」と「Mesh Cloth」を設定していきます。

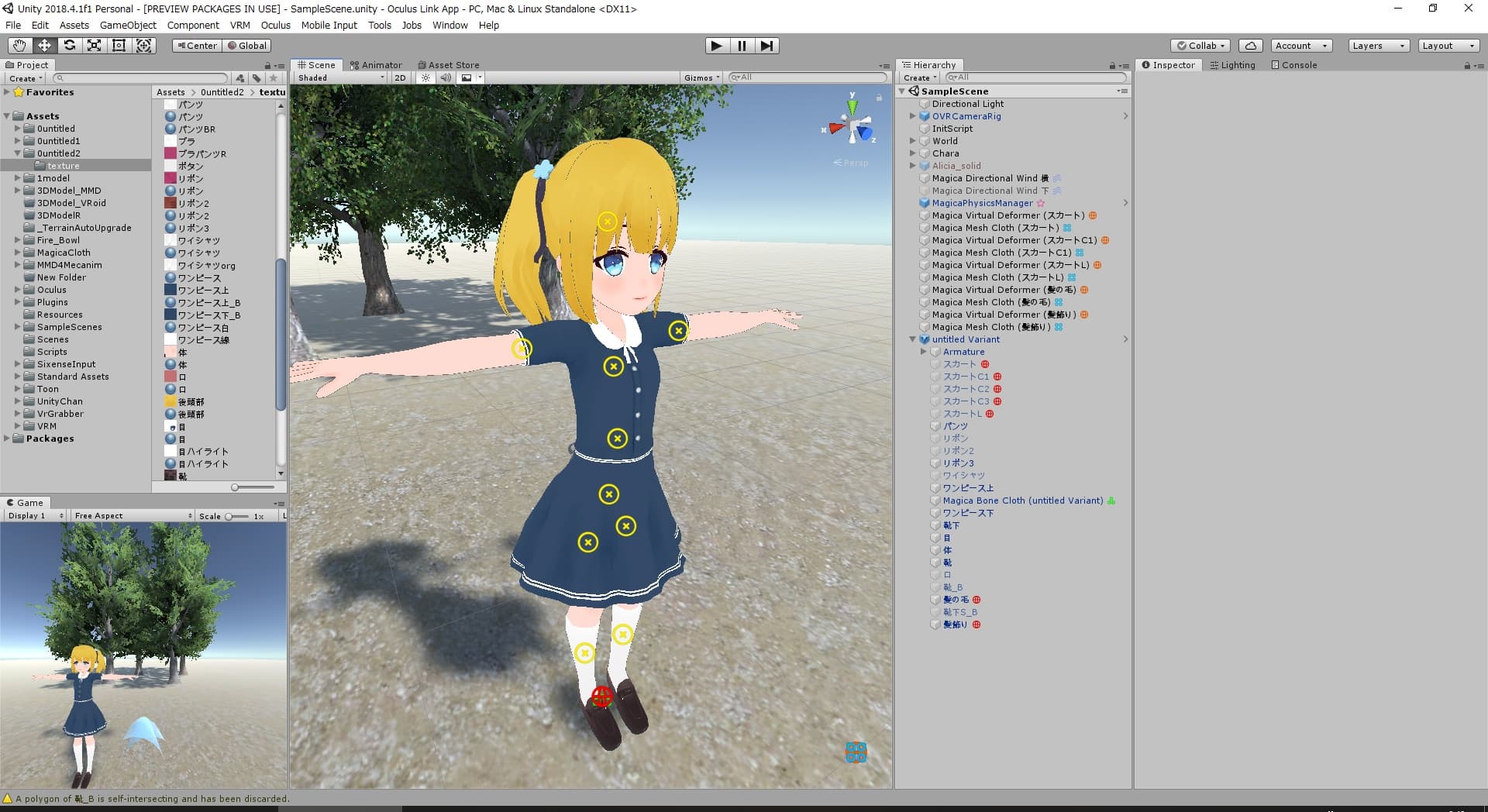

スカートの移動と固定ポイントは、こんな感じになりました。


リボンもゆらす

腰のリボンも「Mesh Cloth」でゆらしてみます。

揺れものが増えてきたので、髪飾りと腰のリボンで同じMesh Clothを使ってみました。
問題なさそうですね。

これで設定完了です。


動かしてみる

いつものように動画で確認してみます。




ワンピースのスカートも良い感じですね。



まとめ

今回は、ワンピースのフリルスカートを作りました。

ワンピース上はワイシャツを流用し、フリルスカートは、腰部分からスカート型に押し出したあと、スカルプトモードで凹ませました。

これでやっと私服ができましたよ。
